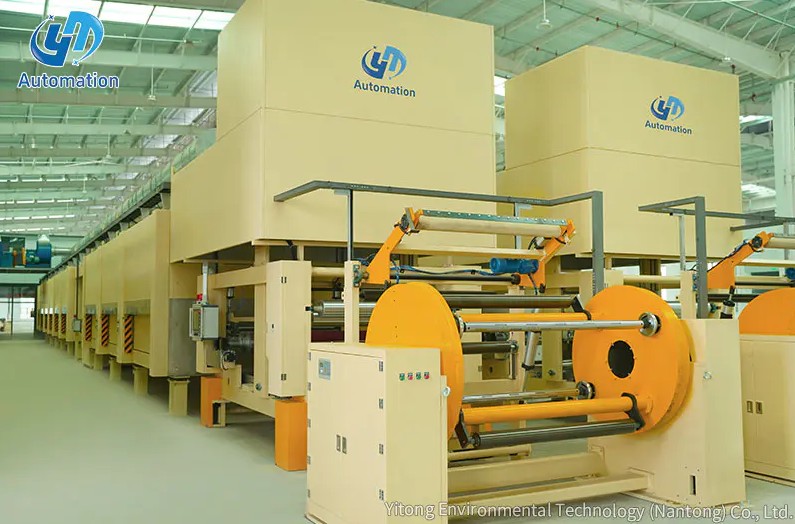

একটি ঘূর্ণমান unwinder কি?

A ঘূর্ণমান unwinder একটি ওয়েব-হ্যান্ডলিং মেশিন যা ক্রমাগত উপাদানের একটি রোল ফিড করে — যেমন কাগজ, ফিল্ম, ফয়েল, ফ্যাব্রিক, বা ননওভেন — একটি নিয়ন্ত্রিত গতি এবং উত্তেজনায় একটি ডাউনস্ট্রিম রূপান্তর, মুদ্রণ, আবরণ বা স্তরিত প্রক্রিয়ায়। উপাদান খাওয়ার সাথে সাথে এটি প্যারেন্ট রোল ঘোরায়, বাধা ছাড়াই একটি স্থির, সামঞ্জস্যপূর্ণ ওয়েব ফিড বজায় রাখে। ম্যানুয়াল বা স্ট্যাটিক আনওয়াইন্ড স্ট্যান্ডের বিপরীতে, একটি রোটারি আনওয়াইন্ডার সক্রিয় টেনশন নিয়ন্ত্রণকে একীভূত করে এবং স্বয়ংক্রিয় কনফিগারেশনে, স্প্লিসিং বা রোল-পরিবর্তন ক্ষমতা যা একটি রোল নিঃশেষ হয়ে গেলে উত্পাদনকে নিরবচ্ছিন্নভাবে চালিয়ে যেতে দেয়। এটি যেকোন একটানা-ওয়েব ম্যানুফ্যাকচারিং লাইনে সরঞ্জামের একটি মৌলিক অংশ।

মূল ফাংশন: একটি রোটারি আনউইন্ডার একটি প্রোডাকশন লাইনে কী করে

যেকোন ওয়েব-ভিত্তিক উৎপাদন প্রক্রিয়ায় — ছাপা, স্লিটিং, লেমিনেটিং, লেপ, এমবসিং, বা রূপান্তর — কাঁচামাল ক্ষত রোল হিসাবে আসে। রোটারি আনউইন্ডারের কাজ হল সেই ক্ষত রোলটিকে একটি চলমান সমতল ওয়েবে অনুবাদ করা যা সঠিক গতিতে ভ্রমণ করে এবং মেশিনের প্রক্রিয়াকরণ বিভাগে টান দেয়।

একটি ঘূর্ণায়মান আনউইন্ডার যে তিনটি মূল কার্য সম্পাদন করে তা হল:

• রোল ঘূর্ণন: আনউইন্ডার প্যারেন্ট রোল ধরে রাখে এবং ঘোরায়, ডাউনস্ট্রিম প্রক্রিয়ার প্রয়োজনীয় হারে উপাদান বিতরণ করে — তা ধীর নির্ভুলতার কাজের জন্য প্রতি মিনিটে কয়েক মিটার হোক বা প্রতি মিনিটে 300-800 মিটার উচ্চ গতির কাগজ বা ফিল্ম প্রযোজনায়।
• টেনশন নিয়ন্ত্রণ: রোল ব্যাস পূর্ণ থেকে খালি হওয়ার সাথে সাথে ঘূর্ণন জড়তা ক্রমাগত পরিবর্তিত হয়। ক্ষতিপূরণ ছাড়া, রোল সঙ্কুচিত হওয়ার সাথে সাথে ওয়েব টেনশন ক্রমান্বয়ে বৃদ্ধি পাবে। টেনশন কন্ট্রোল সিস্টেম স্বয়ংক্রিয়ভাবে ব্রেকিং বা ড্রাইভ ফোর্স সামঞ্জস্য করে রোলের পুরো ব্যবহারযোগ্য ব্যাস জুড়ে সেট টেনশন লেভেল বজায় রাখতে।
• ওয়েব প্রান্তিককরণ: অনেক রোটারি আনওয়াইন্ডারের মধ্যে একটি পাশ্বর্ীয় ওয়েব গাইড সিস্টেম অন্তর্ভুক্ত থাকে যা ওয়েবের পাশ-পাশের অবস্থানকে সংশোধন করে যখন এটি খোলা হয়, রোল ওয়াইন্ডিং অনিয়মগুলির জন্য ক্ষতিপূরণ দেয় এবং ওয়েবটিকে মেশিনের প্রক্রিয়াকরণের পথ থেকে প্রবাহিত হতে বাধা দেয়।

একটি রোটারি আনউইন্ডারের কাঠামোগত উপাদান

একটি রোটারি আনওয়াইন্ডার বিভিন্ন সমন্বিত সাবসিস্টেম দ্বারা গঠিত, প্রতিটি স্থিতিশীল, সামঞ্জস্যপূর্ণ ওয়েব ডেলিভারিতে অবদান রাখে। এই উপাদানগুলি বোঝা অপারেটর এবং ইঞ্জিনিয়ারদের সঠিকভাবে সরঞ্জামগুলি নির্দিষ্ট করতে, কমিশন করতে এবং বজায় রাখতে সহায়তা করে৷

মেশিন ফ্রেম এবং রিল সমর্থন

ফ্রেম হল আনউইন্ডারের কাঠামোগত ভিত্তি, একটি লোডেড প্যারেন্ট রোলের সম্পূর্ণ ওজনকে সমর্থন করে — যা হতে পারে 200 কেজি থেকে কয়েক টন উপাদান প্রস্থ এবং রোল ব্যাস উপর নির্ভর করে. ভারী-শুল্ক ফ্রেমগুলি উচ্চ-টেনসিল স্টিল প্লেট (যেমন A3 স্ট্রাকচারাল স্টিল) থেকে তৈরি করা হয় যা একটি অনমনীয় বক্স বিভাগে বা পোর্টাল কাঠামোতে ঢালাই করা হয়। অনমনীয়তা গুরুত্বপূর্ণ: লোডের অধীনে ফ্রেমের বিচ্যুতি ওয়েব পাথের জ্যামিতিকে পরিবর্তন করবে এবং টেনশন বৈচিত্র্য এবং ট্র্যাকিং ত্রুটির কারণ হবে।

রিল সাপোর্ট — যাকে আনওয়াইন্ড আর্বার বা ম্যান্ড্রেল অ্যাসেম্বলিও বলা হয় — প্যারেন্ট রোলের মূল অংশ ধরে রাখে এবং এতে ঘূর্ণন শক্তি প্রেরণ করে। সেফটি ক্ল্যাম্প-টাইপ উচ্চ-গতির ঘূর্ণনের সময় রোল কোরকে দৃঢ়ভাবে সুরক্ষিত করতে সমর্থন করে, অক্ষীয় বা রেডিয়াল স্লিপেজ প্রতিরোধ করে যা রোলটি ড্রপ বা ওয়েব ভেঙ্গে যেতে পারে। ক Φ76 মিমি স্ক্রোল রিলিজ খাদ কাগজ এবং ফিল্ম আনওয়াইন্ডিং অ্যাপ্লিকেশনে এটি একটি সাধারণ মান আকার, যা রূপান্তরকারী শিল্পে ব্যাপকভাবে ব্যবহৃত 76 মিমি (3-ইঞ্চি) কাগজের কোরের সাথে মেলে। প্রসারিত চক বা বায়ুসংক্রান্ত কোলেটগুলি ভিতর থেকে মূলটিকে আঁকড়ে ধরে, দ্রুত এবং নিরাপদ রোল পরিবর্তনের অনুমতি দেয়।

টেনশন কন্ট্রোল সিস্টেম

টেনশন কন্ট্রোল সিস্টেম হল ঘূর্ণমান আনওয়াইন্ডারের সবচেয়ে প্রযুক্তিগতভাবে পরিশীলিত সাবসিস্টেম। এর উদ্দেশ্য হল রোল ব্যাস, লাইনের গতি, বা প্রক্রিয়া ত্বরণ এবং মন্থর পরিবর্তন নির্বিশেষে ওয়েবটিকে একটি পূর্ব-সেট টেনশন স্তরে স্বয়ংক্রিয়ভাবে বজায় রাখা।

নিম্নোক্ত পন্থাগুলির একটি বা সংমিশ্রণের মাধ্যমে উত্তেজনা নিয়ন্ত্রণ করা হয়:

• চৌম্বক কণা ব্রেক: একটি স্লিপ-টাইপ ব্রেকিং ডিভাইস আনওয়াইন্ড শ্যাফটে লাগানো। ব্রেক একটি নিয়ন্ত্রিত রিটার্ডিং টর্ক প্রয়োগ করে রোলের মুক্ত ঘূর্ণনকে প্রতিরোধ করতে। রোলের ব্যাস কমে যাওয়ার সাথে সাথে কন্ট্রোলার স্থির ওয়েব টেনশন বজায় রাখতে ব্রেক টর্ক বাড়ায়। চৌম্বকীয় কণা ব্রেকগুলি মসৃণ, ধাপবিহীন উত্তেজনা সমন্বয় প্রদান করে এবং হালকা থেকে মাঝারি ডিউটি ​​আনওয়াইন্ডিং অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
• সার্ভো মোটর ড্রাইভ: চালিত আনওয়াইন্ড কনফিগারেশনে, একটি সার্ভো মোটর আনওয়াইন্ড শ্যাফ্টকে আনওয়াইন্ডিং দিকে চালিত করে, সক্রিয়ভাবে টর্ক নিয়ন্ত্রণ করে এবং তাই উত্তেজনা। সার্ভো-চালিত সিস্টেমগুলি উত্তেজনা ব্যাঘাতের জন্য দ্রুত সাড়া দেয় এবং নমনীয় ইলেকট্রনিক্স এবং ফার্মাসিউটিক্যাল প্যাকেজিংয়ের মতো উচ্চ-গতির, নির্ভুল-সংবেদনশীল অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।
• লোড সেল (ফোর্স ট্রান্সডুসার) প্রতিক্রিয়া: একটি ডান্সার রোলারে বা ফিক্সড আইডলার রোলারে মাউন্ট করা লোড সেলগুলি রিয়েল টাইমে প্রকৃত ওয়েব টেনশন পরিমাপ করে। টেনশন সিগন্যাল ব্রেক বা ড্রাইভ কন্ট্রোলারে ফিরে আসে, যা সেট পয়েন্ট বজায় রাখতে টর্ক আউটপুট সামঞ্জস্য করে। লোড সেল সিস্টেমের টান নিয়ন্ত্রণ নির্ভুলতা অর্জন সেট পয়েন্টের ±1–3% স্থিতিশীল অবস্থার অধীনে।
• নর্তকী রোলার সিস্টেম: একটি ওজনযুক্ত বা বায়ুমণ্ডলীয়ভাবে লোড করা ফ্রি-ফ্লোটিং রোলারটি ওয়েবে বিশ্রাম দেয় এবং প্রথম ডাউনস্ট্রিম নিপের মধ্যে থাকে। নর্তকী অবস্থান উপাদান সরবরাহ এবং প্রক্রিয়া চাহিদা মধ্যে ভারসাম্য প্রতিফলিত. একটি পজিশন সেন্সর নর্তকীর অবস্থান নিরীক্ষণ করে এবং টেনশন কন্ট্রোলারকে সংকেত দেয় যে সেই অনুযায়ী গতি বাড়ানোর জন্য বা ধীরগতির করার জন্য, সহজাত কম-ফ্রিকোয়েন্সি টেনশন বাফারিং প্রদান করে।

ওয়েব গাইডিং সিস্টেম

প্যারেন্ট রোলগুলি কখনই নিখুঁত পাশ্বর্ীয় অভিন্নতার সাথে ক্ষতবিক্ষত হয় না — এজ ওয়ান্ডার, কোর টেলিস্কোপিং এবং উপাদানের প্রস্থের বৈচিত্র্যের কারণে ওয়েবটি খোলার সাথে সাথে পার্শ্বীয়ভাবে প্রবাহিত হয়। একটি ওয়েব গাইড সিস্টেম ওয়েব এজ বা কেন্দ্ররেখার অবস্থান অনুধাবন করে এবং ওয়েবকে পুনরায় কেন্দ্রে আনতে স্ট্যান্ড বা স্টিয়ারিং রোলার সরিয়ে এটি সংশোধন করে। অতিস্বনক, অপটিক্যাল বা কনট্রাস্ট-সেন্সিং প্রযুক্তি ব্যবহার করে এজ সেন্সরগুলি ওয়েব অবস্থান নির্ভুলতার জন্য সনাক্ত করে ±0.1–0.5 মিমি , ড্রাইভিং অ্যাকচুয়েটর যা পুরো রোল জুড়ে নিবন্ধন বজায় রাখে।

রোল লোডিং প্রক্রিয়া

একটি ভারী প্যারেন্ট রোল লোড করা শ্যাফটে নিরাপদে এবং দ্রুত লোড করা একটি গুরুত্বপূর্ণ অপারেশনাল প্রয়োজনীয়তা। রোল লোডিং প্রক্রিয়াগুলি ফ্রেমে উত্তোলন সংযুক্তি পয়েন্ট সহ সাধারণ ম্যানুয়াল লিফট সিস্টেম থেকে শুরু করে হাইড্রোলিক বা বৈদ্যুতিক লিফট টেবিলের মাধ্যমে যা ম্যানুয়াল লিফ্ট না করেই রোলটিকে শ্যাফ্টের উচ্চতা পর্যন্ত বাড়ায়, সম্পূর্ণ স্বয়ংক্রিয় রোল চেঞ্জার যা ফ্লোর ক্র্যাডল থেকে নতুন রোল তুলে নেয় এবং মেশিনের নিয়ন্ত্রণে শ্যাফটে অবস্থান করে। লোডিং প্রক্রিয়ার পছন্দ রোল ওজন, পরিবর্তনের ফ্রিকোয়েন্সি এবং উপলব্ধ অপারেটর হেডকাউন্টের উপর নির্ভর করে।

রোটারি আনউইন্ডারের ধরন: একক স্টেশন বনাম টারেট কনফিগারেশন

ঘূর্ণমান unwinders দুটি মৌলিক কনফিগারেশনে উপলব্ধ যা রোল চেঞ্জওভারে তাদের পদ্ধতির মধ্যে পার্থক্য - এক নিঃশেষিত রোল থেকে পরবর্তীতে রূপান্তর।

একক-স্টেশন (একক-পজিশন) আনউইন্ডার

সহজতম কনফিগারেশন এক সময়ে একটি রোল ধারণ করে। রোলটি শেষ হয়ে গেলে, লাইনটি অবশ্যই থামতে হবে, খালি কোরটি সরানো হবে, একটি নতুন রোল লোড করা হবে এবং উত্পাদন পুনরায় শুরু করার আগে ওয়েবটি মেশিনের মাধ্যমে ম্যানুয়ালি বা আধা-স্বয়ংক্রিয়ভাবে থ্রেড করা হবে। একক-স্টেশন আনওয়াইন্ডারের দাম কম, রক্ষণাবেক্ষণ করা সহজ, এবং ক্রিয়াকলাপের জন্য উপযুক্ত যেখানে রোল পরিবর্তনের সময় উত্পাদন চালানোর দৈর্ঘ্যের তুলনায় গ্রহণযোগ্য - সাধারণত ধীর গতির লাইনে, স্বল্প-চালিত রূপান্তর, বা উড়ন্ত স্প্লিসিংয়ের জন্য খুব সূক্ষ্ম উপকরণ।

টারেট (ডুপ্লেক্স বা মাল্টিস্পুল) আনওয়াইন্ডার

একটি বুরুজ আনউইন্ডার একটি ঘূর্ণায়মান বাহু বা ক্যারোজেলে দুই বা ততোধিক রোল অবস্থান ধারণ করে। সক্রিয় রোলটি খোলার সময়, পরবর্তী রোলটি প্রি-লোড করা হয় এবং স্ট্যান্ডবাই পজিশনে প্রস্তুত করা হয়। সক্রিয় রোলটি ক্লান্তির কাছাকাছি আসার সাথে সাথে, নতুন রোলটিকে সক্রিয় অবস্থানে আনার জন্য বুরুজটি ঘোরানো হয় এবং একটি স্বয়ংক্রিয় বা আধা-স্বয়ংক্রিয় স্প্লাইস তৈরি করা হয় — লাইনটি না থামিয়েই মেয়াদ শেষ হওয়া ওয়েবের লেজের সাথে নতুন রোলের অগ্রবর্তী প্রান্তে যুক্ত করা হয়।

বুরুজ unwinders সক্ষম শূন্য-গতি স্প্লিসিং বা উড়ন্ত splicing (নতুন রোল কোরে আঠালো ট্যাব ব্যবহার করে স্প্লাইসটি সম্পূর্ণ চলমান গতিতে তৈরি করা হয়)। উচ্চ-গতির কাগজ, ফিল্ম এবং নমনীয় প্যাকেজিং লাইনে ফ্লাইং স্প্লাইস টারেট আনওয়াইন্ডারগুলি অপরিহার্য যেখানে যে কোনও স্টপ স্ক্র্যাপ তৈরি করে এবং ডাউনস্ট্রিম প্রক্রিয়াগুলিকে ব্যাহত করে যা বাধা সহ্য করতে পারে না।

একটি রোটারি আনউইন্ডারের মূল প্রযুক্তিগত স্পেসিফিকেশন

একটি নির্দিষ্ট অ্যাপ্লিকেশনের জন্য একটি রোটারি আনউইন্ডার নির্দিষ্ট করার সময়, মেশিনটি সঠিকভাবে আকার এবং কনফিগার করা হয়েছে তা নিশ্চিত করার জন্য নিম্নলিখিত পরামিতিগুলি অবশ্যই সংজ্ঞায়িত করতে হবে:

শিল্প এবং অ্যাপ্লিকেশন যেখানে রোটারি আনওয়াইন্ডার অপরিহার্য

একটি ক্রমাগত উত্পাদন বা রূপান্তর প্রক্রিয়ার সূচনা বিন্দু যেখানে উপাদানের একটি ক্ষত রোল সেখানেই রোটারি আনওয়াইন্ডার উপস্থিত থাকে। শিল্প এবং নির্দিষ্ট অ্যাপ্লিকেশনের পরিসীমা বিস্তৃত:

• কাগজ এবং টিস্যু উত্পাদন: স্লিটিং, শীটিং, প্রিন্টিং, লেপ, লেমিনেটিং এবং টিস্যু কনভার্ট করার জন্য পেপারের প্যারেন্ট রোলগুলি আনওয়াইন্ড করা। পেপার প্যারেন্ট রোলগুলির ওজন কয়েক টন এবং ব্যাস 2,500 মিমি অতিক্রম করতে পারে, যার জন্য ভারী-শুল্ক ফ্রেম নির্মাণ এবং উচ্চ-টর্ক টেনশন নিয়ন্ত্রণ প্রয়োজন।
• নমনীয় প্যাকেজিং: প্লাস্টিকের ফিল্ম, অ্যালুমিনিয়াম ফয়েল, কাগজ, এবং ল্যামিনেট জালগুলি ব্যাগ তৈরির মেশিনে, ফর্ম-ফিল-সিল লাইন এবং লেপ স্টেশনগুলিতে খাওয়ানো। নমনীয় প্যাকেজিং লাইনগুলির ফিল্ম স্ট্রেচিং প্রতিরোধ করার জন্য সুনির্দিষ্ট টেনশন নিয়ন্ত্রণ প্রয়োজন যা বহু-রঙের মুদ্রণে নিবন্ধন ত্রুটি সৃষ্টি করবে।
• লেবেল মুদ্রণ এবং রূপান্তর: আনওয়াইন্ডিং লেবেল স্টক, রিলিজ লাইনার, এবং প্রিন্টেড লেবেল ওয়েবগুলিকে লেবেল প্রেস এবং ফিনিশিং লাইনে। উচ্চ-গতির লেবেল রূপান্তরের জন্য দ্রুত-প্রতিক্রিয়া টেনশন নিয়ন্ত্রণ এবং প্রান্ত-থেকে-এজ নিবন্ধন নির্ভুলতার জন্য সুনির্দিষ্ট ওয়েব নির্দেশিকা প্রয়োজন ±0.1–0.2 মিমি .
• অ বোনা এবং টেক্সটাইল উত্পাদন: স্বাস্থ্যকর পণ্য, মেডিকেল টেক্সটাইল এবং জিওটেক্সটাইলগুলির জন্য স্পুনবন্ড, মেল্টব্লোউন, এবং বোনা ফ্যাব্রিক রোলগুলিকে স্তরিতকরণ, কাটা এবং রূপান্তরিত লাইনে খাওয়ানো। ননবোভেন কাপড় এক্সটেনসিবল এবং বিকৃতি রোধ করতে মৃদু উত্তেজনা নিয়ন্ত্রণ প্রয়োজন।
• ব্যাটারি এবং ইলেকট্রনিক্স উত্পাদন: লিথিয়াম-আয়ন ব্যাটারি সেল সমাবেশের জন্য আনওয়াইন্ডিং ইলেক্ট্রোড ফয়েল, বিভাজক এবং বর্তমান সংগ্রাহক রোল। এই অতি-পাতলা, ভঙ্গুর উপকরণগুলির জন্য ব্যতিক্রমীভাবে সুনির্দিষ্ট উত্তেজনা নিয়ন্ত্রণ প্রয়োজন - প্রায়শই এর মধ্যে ±1 N — এবং দূষণ-মুক্ত হ্যান্ডলিং।
• ঢেউতোলা বোর্ড এবং শক্ত কাগজ: একটি ঢেউতোলা বোর্ড লাইনের একক ফেসার এবং ডবল ব্যাকার অংশগুলি ফিনিশড বোর্ডে ক্যালিপার এবং বন্ধনের গুণমান বজায় রাখতে উচ্চ গতিতে লাইনারবোর্ড এবং ফ্লুটিং মাঝারি রোলগুলি খাওয়ানোর জন্য রোটারি আনওয়াইন্ডার ব্যবহার করে।

রোটারি আনউইন্ডার বনাম স্ট্যাটিক আনউইন্ড স্ট্যান্ড: মূল পার্থক্য

একটি স্ট্যাটিক আনওয়াইন্ড স্ট্যান্ড - রোল হোল্ডারের সবচেয়ে সহজ ফর্ম - একটি অ্যাক্সেলের উপর রোলটিকে সমর্থন করে এবং একটি ডাউনস্ট্রিম ড্রাইভ দ্বারা ওয়েব টানা বন্ধ হওয়ার সাথে সাথে এটিকে অবাধে ঘোরানোর অনুমতি দেয়। যদিও খুব ধীর গতির বা কম-টেনশন অ্যাপ্লিকেশনের জন্য যথেষ্ট, একটি স্ট্যাটিক স্ট্যান্ড কোনো টেনশন নিয়ন্ত্রণ প্রদান করে না এবং যে কোনো প্রক্রিয়ার জন্য অনুপযুক্ত যেটির জন্য সামঞ্জস্যপূর্ণ ওয়েব টেনশন, নিয়ন্ত্রিত হ্রাস, বা উচ্চ-গতির অপারেশন প্রয়োজন।

রোটারি আনওয়াইন্ডিংয়ের সাধারণ সমস্যা এবং কীভাবে সেগুলি প্রতিরোধ করা যায়

রোটারি আনউইন্ডার পারফরম্যান্সের সমস্যাগুলি সাধারণত পুনরাবৃত্ত কারণগুলির একটি ছোট সেটে ফিরে আসে। মেশিন সেটআপ এবং রক্ষণাবেক্ষণের মাধ্যমে এগুলিকে সক্রিয়ভাবে মোকাবেলা করা বেশিরভাগ ওয়েব ব্রেক, টেনশন বিপর্যস্ত এবং ডাউনস্ট্রিম প্রক্রিয়াগুলিতে নিবন্ধন ত্রুটিগুলি প্রতিরোধ করে।

টেনশন ভেরিয়েশন এবং ওয়েব ব্রেক

ত্বরণ বা হ্রাসের সময় টেনশন স্পাইক এবং রোল ব্যাস হ্রাসের সাথে সাথে প্রগতিশীল উত্তেজনা বৃদ্ধি, ওয়েব ব্রেক হওয়ার প্রাথমিক কারণ। প্রতিরোধমূলক ব্যবস্থাগুলির মধ্যে টেনশন কন্ট্রোল সিস্টেমের টেপার টেনশন ক্ষতিপূরণ উপাদানের মডুলাসের জন্য সঠিকভাবে ক্যালিব্রেট করা হয়েছে কিনা তা যাচাই করা, ডান্সার রোল এয়ার প্রেসার বা লোড সেল জিরোয়িং স্পেসিফিকেশনের মধ্যে আছে কিনা তা পরীক্ষা করা এবং ব্রেক বা ড্রাইভ ব্যবহারের লাইন স্পিডের জন্য প্রয়োজনীয় সময়ের মধ্যে সাড়া দিচ্ছে তা নিশ্চিত করা অন্তর্ভুক্ত।

ওয়েব ড্রিফ্ট এবং এজ ড্যামেজ

পাশ্বর্ীয় ওয়েব ড্রিফ্টের কারণে প্রান্তগুলি মেশিনের কাঠামোর সাথে যোগাযোগ করে, প্রান্তের ক্ষতি, ধুলো তৈরি এবং নিবন্ধন ত্রুটি তৈরি করে। গাইড রেফারেন্স পয়েন্ট প্রকৃত প্রয়োজনীয় ওয়েব সেন্টারলাইন বা প্রান্ত অবস্থানের সাথে মেলে কিনা তা নিশ্চিত করতে ওয়েব গাইড সিস্টেমের প্রতিটি রোল পরিবর্তনের সময় সেন্সর ক্রমাঙ্কন পরীক্ষা প্রয়োজন। রোল বিকেন্দ্রিকতা - যেখানে রোল কোর ক্ষত রোল OD এর সাথে কেন্দ্রীভূত নয় - একটি পর্যায়ক্রমিক পার্শ্বীয় দোলন তৈরি করে যা ওয়েব গাইডের সংশোধন ব্যান্ডউইথকে অতিক্রম করতে পারে, যার ফলে বিরতিমূলক প্রবাহ ঘটে যা গাইড সম্পূর্ণরূপে দমন করতে পারে না।

রোল লোডিং ক্ষতি

ভুল রোল লোডিং - বিশেষত রোলগুলি অফ-সেন্টারে লোড করা হয় বা চকটি সম্পূর্ণরূপে নিযুক্ত না থাকে - লোডের নীচে শ্যাফ্ট ডিফ্লেকশন, ওয়েব প্রস্থ জুড়ে অসম টেনশন বিতরণ এবং গতিতে সম্ভাব্য রোল ড্রপের কারণ হয়। নিরাপত্তা ক্ল্যাম্প-টাইপ ইতিবাচক সম্পৃক্ততা নিশ্চিতকরণের সাথে সমর্থন করে (যেমন একটি প্রক্সিমিটি সেন্সর যাচাইকরণ চক এক্সটেনশন) উচ্চ-গতির উত্পাদন পরিবেশে এই ঝুঁকি উল্লেখযোগ্যভাবে হ্রাস করে।

নির্ভরযোগ্য রোটারি আনউইন্ডার পারফরম্যান্সের জন্য রুটিন রক্ষণাবেক্ষণ

রোটারি আনওয়াইন্ডারগুলি যান্ত্রিকভাবে শক্তিশালী তবে সঠিক টেনশন নিয়ন্ত্রণ এবং তাদের পরিষেবা জীবনে ওয়েব গাইডিং পারফরম্যান্স বজায় রাখতে নিয়মিত রক্ষণাবেক্ষণের প্রয়োজন।

1. ব্রেক এবং চৌম্বক কণা ব্রেক পরিষেবা: চৌম্বক কণা ব্রেক প্রতি তরল প্রতিস্থাপন প্রয়োজন 1,000-2,000 অপারেটিং ঘন্টা বা প্রস্তুতকারকের নির্দিষ্ট ব্যবধানে। অবনমিত ব্রেক তরল অসামঞ্জস্যপূর্ণ টর্ক আউটপুট উৎপন্ন করে যা সরাসরি উত্তেজনার বৈচিত্র্য ঘটায়।
2. লোড সেল ক্রমাঙ্কন: লোড সেল জিরো এবং স্প্যান ক্রমাঙ্কন মাসিক বা মেশিন ডকুমেন্টেশনে নির্দিষ্ট ফ্রিকোয়েন্সিতে যাচাই করুন। লোড কোষে ক্রমাঙ্কন প্রবাহ একটি পদ্ধতিগত উত্তেজনা অফসেট তৈরি করে যা সময়ের সাথে সাথে জমা হয়।
3. চক এবং প্রসারিত ম্যান্ড্রেল পরিদর্শন: ত্রৈমাসিক পরিধান, স্কোরিং এবং দূষণের জন্য চক সেগমেন্ট এবং অ্যাকচুয়েটিং মেকানিজম পরিদর্শন করুন। জীর্ণ চক সেগমেন্টগুলি কোরের গ্রিপ ফোর্স কমিয়ে দেয়, গতিতে কোর স্লিপেজের ঝুঁকি বাড়ায়।
4. ভারবহন পরিদর্শন এবং তৈলাক্তকরণ: আনউইন্ড শ্যাফ্ট বিয়ারিংগুলি বড় রোল ওজন এবং ওয়েব টান থেকে উচ্চ রেডিয়াল এবং অক্ষীয় লোড বহন করে। নির্দিষ্ট ব্যবধানে লুব্রিকেট করুন এবং শব্দ, কম্পন, বা চলমান তাপমাত্রা বৃদ্ধির প্রথম লক্ষণে প্রতিস্থাপন করুন - সাধারণত উপরে ভারবহন হাউজিং বাইরের পৃষ্ঠে 70°C দৌড়ানোর সময়।
5. ওয়েব গাইড সেন্সর পরিষ্কার: প্রান্ত এবং লাইন সেন্সরগুলি ধুলো এবং উপাদান জমা সংগ্রহ করে যা সেন্সিং নির্ভুলতা হ্রাস করে। প্রতিটি রোল পরিবর্তনে সেন্সর মুখগুলি পরিষ্কার করুন এবং সম্পূর্ণ কার্যকারিতা নিশ্চিত করতে একটি পরীক্ষা অফসেট সহ গাইড সিস্টেমের সংশোধন প্রতিক্রিয়া যাচাই করুন।
6. ফ্রেম এবং ফাস্টেনার পরিদর্শন: ক্লান্তি ক্র্যাকিংয়ের জন্য বার্ষিক কাঠামোগত ঢালাই এবং মাউন্টিং ফাস্টেনারগুলি পরিদর্শন করুন — বিশেষ করে উচ্চ চাপের জায়গায় যেমন রিল সমর্থন মাউন্টিং পয়েন্ট যেখানে গতিশীল রোল ওজন এবং টেনশন লোডগুলি ফ্রেমের কাঠামোতে স্থানান্তরিত হয়৷
